MOQ: | 1 σύνολο/μέρος |
standard packaging: | κατόπιν αιτήματος |
Delivery period: | 15-30 εργάσιμες ημέρες |
Μέθοδος πληρωμής: | Τ/Τ |
Supply Capacity: | 5 σετ ανά 15 εργάσιμες ημέρες |
Σκοπός:

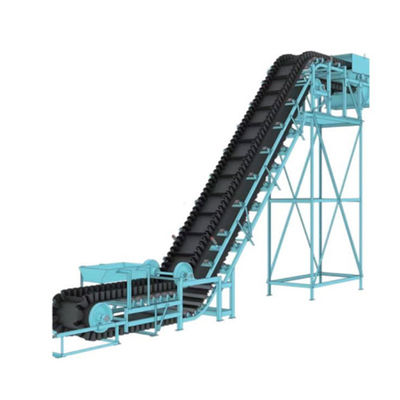

1Ο μεταφορέας ζώνης με μεγάλες γωνιακές άκρες είναι ένας εξοπλισμός συνεχούς μεταφοράς γενικής χρήσης για χύδημα υλικά, που χρησιμοποιεί μεταφορέα ζώνης με κυματιστές άκρες και εγκάρσιους διαχωρισμούς.είναι ιδιαίτερα κατάλληλο για μεταφορά υψηλής γωνίας.
2Η μεγάλη γωνία μεταφοράς ζώνης μπορεί να χρησιμοποιηθεί σε βιομηχανίες όπως ο άνθρακας, χημικές, οικοδομικά υλικά, μεταλλουργία, ενέργεια, ελαφριά βιομηχανία, σιτηρά, λιμάνια,και πλοία για τη μεταφορά διαφόρων χύδην υλικών με ειδική βαρύτητα 00,5-2,5 τόνους/μ3 σε περιβάλλον υγρασίας εργασίας -15 oC -+40 oC.
3Για υλικά με ειδικές απαιτήσεις μεταφοράς, όπως υψηλή θερμοκρασία, υλικά με οξύ, αλκαλικό, πετρελαϊκό ή οργανικό διαλύτη, απαιτούνται ειδικές ιμάντες μεταφοράς.
4Η γωνία κλίσης του μεταφορέα ζώνης με μεγάλη γωνία κλίσης είναι εντός του εύρους των 0 ° -90 °.
μοντέλο | TD160 | TD250 | TD315 | TD400 | ||||||||||||
Σχήμα θόλωσης | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
Δυνατότητα μεταφοράς ((m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
Διάμετρος κουβάς ((mm) | 160 | 250 | 315 | 400 | ||||||||||||
Όγκος/Βαρέλι ((L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
Απόσταση κουβαλιού (mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
πλάτος ζώνης ((mm) | 200 | 300 | 400 | 500 | ||||||||||||
Ταχύτητα (m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
Μέγιστο μέγεθος υλικού (mm) | 25 | 35 | 45 | 55 | ||||||||||||
μοντέλο | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
Σχήμα θόλωσης | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
Δυνατότητα μεταφοράς ((m3/h) | 38 | 70 | 58 | 16 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
Διάμετρος κουβάς ((mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
Όγκος/Βαρέλι ((L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
Απόσταση κουβαλιού (mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
πλάτος ζώνης ((mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
Ταχύτητα (m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
Μέγιστο μέγεθος υλικού (mm) | 60 | 70 | 25 | 35 | 45 | 55 |
